AC-Quelle "AVS" zum Prüfen und Testen mit
variabler Frequenz / Spannung


Zur AC-Versorgung von Prüflinge, die eine andere Frequenz / Spannung benötigen als das vorhandene Hausnetz zur Verfügung stellt, wird das "AVS" AcVersorgungsSystem eingesetzt.


Sie bieten eine hohe Genaugigkeit und Stabilität von Spannung und Frequenz bis 800Hz. Die AVS sind 1-Phasig, 3-Phasig oder umschaltbare von 1-Ph auf 3-Ph Betrieb erhältlich und liefern eine reine Sinusspannung. Der AC-Ausgang ist galvanisch getrennt.


Die variable Spannung und Frequenz erreicht eine Genauigkeit von kleiner 1% bei Betrieb mit Sens-Leitungen am Verbraucher. Systeme mit umschaltbarer Betriebsart 1/3-Phasenbetrieb bieten die Möglichkeit zB. bei einem 3x 6kVA System 3-Phasige AC-Verbraucher und 1-Phasige Verbraucher auf einer Phase mit 18kVA zu versorgen. Die AC-Versorgungssysteme sind ausbaufähig und für jede Anwendung einsetzbar. Informieren Sie sich über unsere Möglichkeiten der verschiedenen Anwendungsfälle.


Die Wandler sind für unterschiedliche Netze einsetzbar z.B. Flugzeug-Bordnetz, U-Bootnetze, Europäische Netz, Amerkikanische, Kanadische, Asiatische und viele weitere Netze und Netzformen wie TN-C, TN-S, TT, TN-C-S usw. und einer Leistung von 1kVA bis 30kVA lieferbar. Digitale Schnittstelle RS485/LAN für Soll-Wert Vorgabe, Ist-Werte Ausgabe und Start/Stop Funktion für die automatisierte Prüfanwendung sind erhältlich.


Ausführungen mit 1-Ph, 3-Ph oder kombiniert bis 30kVA.

  • AC-Eing. 110V bis 690V
  • AC-Eing. 45Hz bis 400Hz
  • Eing./Ausg. Überwachung
  • Kurzschlussfest
  • Überlastfähig je nach
    Auslegung 1,2-3fach
  • 1-Ph bis 10kVA
  • 3-Ph bis 30kVA
  • AC-Ausg. 45Hz bis 800Hz
  • Umschaltbar 1-Ph/3-Ph
  • Einstellbereich z.B.
    45Hz-400Hz, 40V-260V
  • Automstisierte Prüfeinrichtung
  • Schutzart bis IP53
  • verschiedene
    Gehäusetechniken

Technische Daten der AC-Wandler als PDF bitte auswählen und anklicken


  • Ausgang 1-Phasig

  • Ausgang 3-Phasig.

Weitere Spannungs und Leistungswerte erfragen Sie bitte per Mail unter info(at)kselektronik.de

Sie können uns auch Ihre Anforderungen zu Ihren Stromversorgung/Überwachung zusenden.

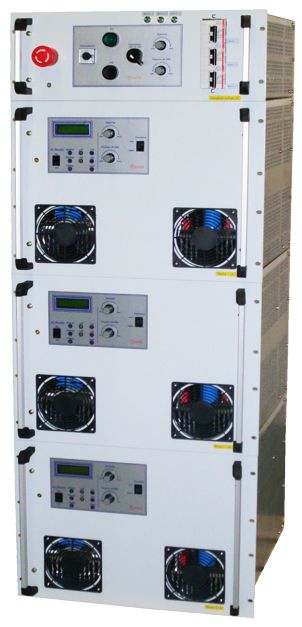

AVS 1/3-Ph Betrieb

19" Einschübe

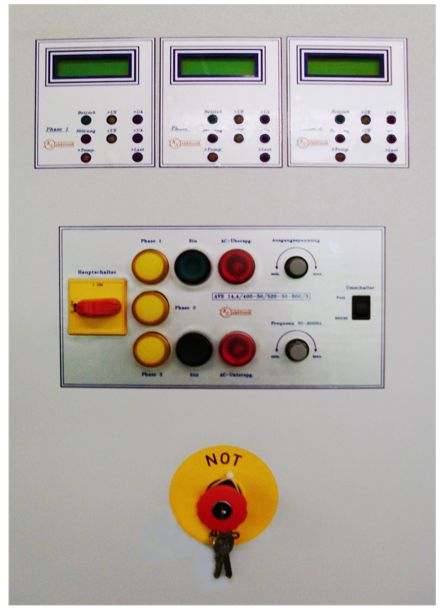

AVS Bedienfront 1/3Ph

Bedienfront

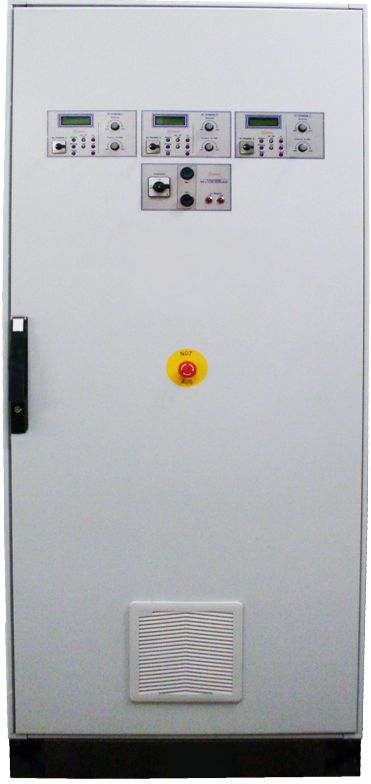

AVS 3-Phasig Standschrank

3-Phasig Standschrank

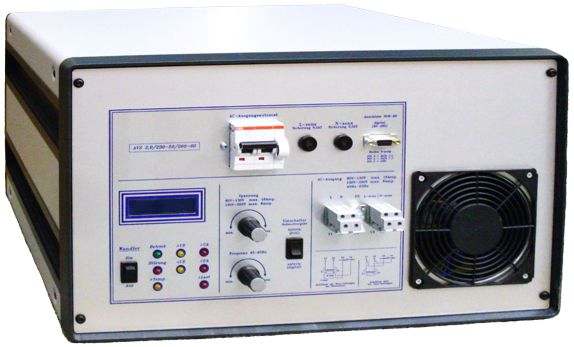

AVS Tischgehäuse

Tischgehäuse 1-Phasig

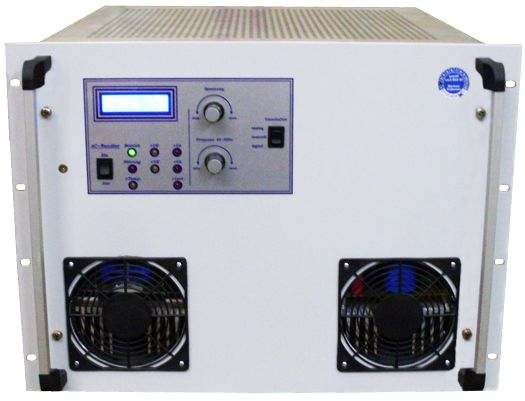

AVS Einschub

19" Einschub

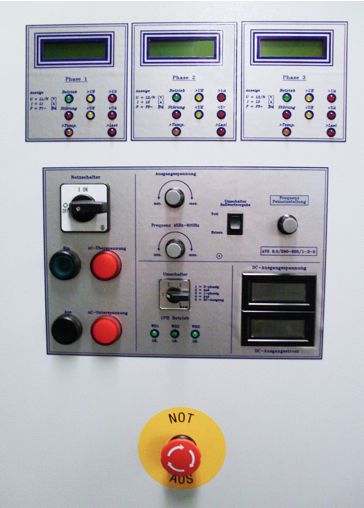

AVS Anzeige

Beispiel Front

Ein Ausbau der AVS ist mit verschiedenen Zusatzeinrichtungen möglich z.B.

  • Umschaltbare Betriebsart
    1Ph/3Ph Betrieb
  • extern Start/Stop
  • Not-Aus Funktion
  • Sens-Leitungen
  • AC-Unterverteilung
  • externe Soll-Wert Vorgabe
  • externe Ist-Wert Auagabe
  • verschiedene Schnittstellen
  • AC-Überlast Überwachung
  • Selektive Sicherungsauslösung
  • AC ISO-Wächter

Entsprechend der Leistung und Ausstattung sind auch 2-Phasige Systeme mit abweichend Phasenwinkel möglich. Die optimale Lösung für Prüfeinrichtungen ob manuelle oder automatisierte Betriebsart.
